型材自动缠绕机

产品介绍

铝型材水平缠绕包装机：成扎与长条型材外包装

佛山市帝益机械科技有限公司（帝益机械）提供铝材包装机械、型材自动缠绕包装机及包装整线。设备通过型材直线输送与缠绕器旋转包覆，实现长条型材或成扎材料的外包装，可按工艺配套定中、上料、出料和装框。

项目	参考参数／说明
适用型材长度	3000—7200 mm
截面参考	宽80—350 mm，高80—250 mm
膜材幅宽	120—160 mm
膜卷外径	≤230 mm，膜厚及材质按样品和配置确认
参考输送速度	约20—32 m/min，此速度不计换膜时间；不能直接等同于每分钟成品扎数
参考主机尺寸	5000×1600×1800 mm，整线占地需另计
电源／主机功率	380 V／12 kW
气源参考	0.6 MPa，100 L/min

型材合料 → 自动上料或输送备料 → 定中压料 → 水平输送与旋转缠绕 → 按配置完成封合与切断 → 出料缓存或装框。设备配置包括PLC控制、操作界面、定中输送、缠绕器、切刀、出料滚筒架与挑料机构。

缠绕设备适用于外包覆工序；贴膜机主要处理指定表面保护；套袋机将材料装入袋材。应先确认交付包装效果，再选择单机或组合工艺。

可根据进出料方向和场地讨论U型或Z型布置。自动上料、合料、捆扎、装框、称重和物流输送是否包含，需在配置清单中明确；旋转机构周边还需留足防护及维护空间。

需要核对材料长度、截面包络、重量及支撑方式。特殊异型截面、易变形材料或特殊表面要求应提供实物试包。

除输送速度外，还需计入型材长度、端部包覆、材料间距、换膜、换规格和上料等待时间，按实际工况评估。

请提供包装样品、型材或成扎尺寸与重量、膜材规格、班次产量、现有输送高度及场地布局。

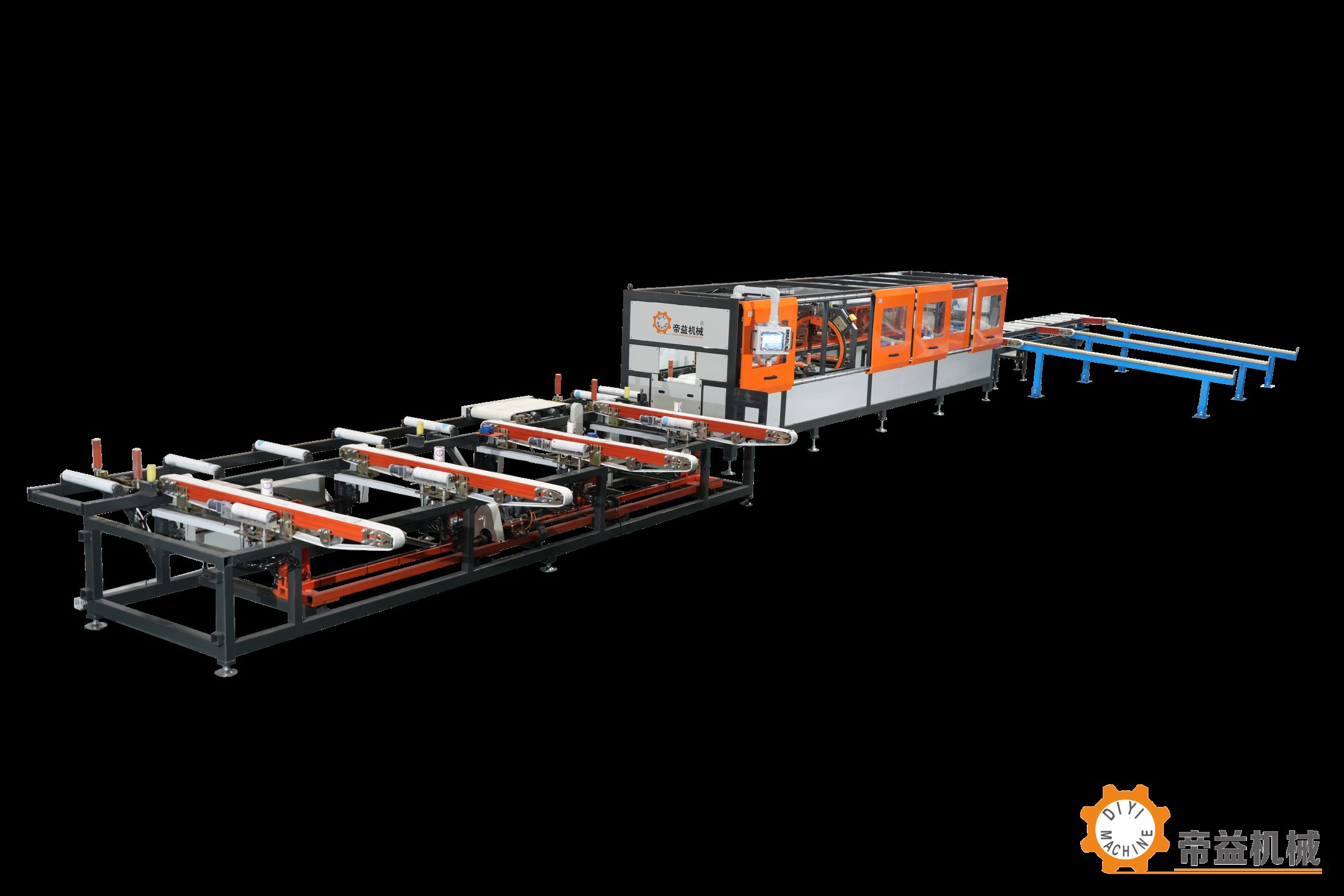

帝益机械型材水平缠绕包装设备

图片用于说明水平缠绕包装设备的形式。通行截面、输送配套、缠绕材料与搭接要求应结合型材或成扎包装样品确认，主机外观不能替代具体型号参数。输送、合料及后段搬运工位需分别核对供货范围。

帝益机械可按客户的物料规格、工艺要求、目标产量和车间布局定制机型，匹配实际使用的工装、上下料方式与产线接口。

定制项目	需要确认的内容
物料与规格	成扎长度、截面和重量、工件通过姿态
工艺与配置	包装膜或复合包材、搭接比例、缠绕密度与端部要求
现场与联线	入料支撑、导向、出料合料与后段物流
试样与验收	用代表性长短料和包材试包，检查转角包覆、膜张力、端部和出料稳定性。

询价时提供代表性样件或图纸、现用工艺照片、规格清单与场地尺寸，同时说明需要保留的设备和新增功能。定制方案逐项列出适用范围、供货配置、工位尺寸及验收要求，便于客户核对。

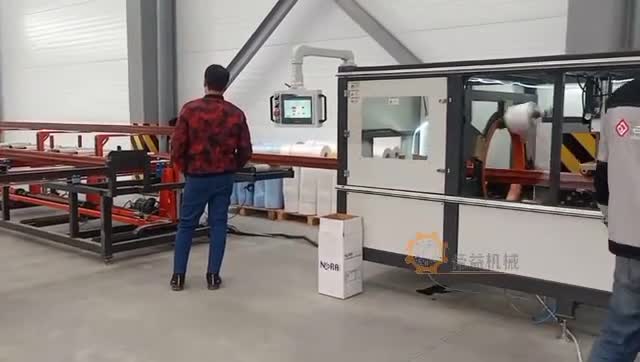

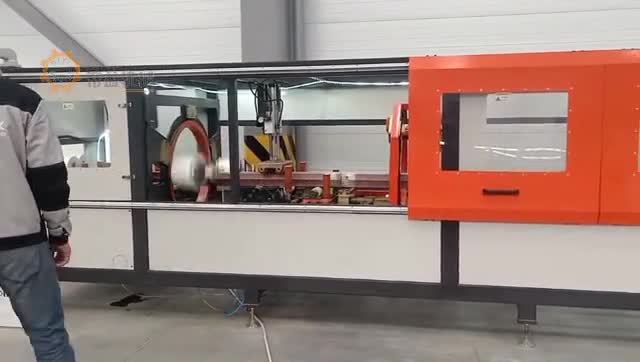

现场运行片段，约25秒。展示物料在对应工位的运行状态。核对选型时，应结合来料规格、工位支撑、操作分工和前后段衔接观察完整流程。
